Raven-Eye: Radar Açık Kanal Debimetresi (Alan/Hız)

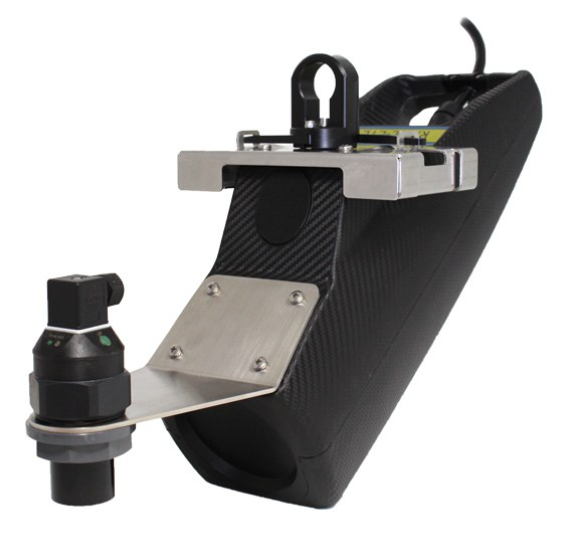

raven-eye

RAVEN-EYE Flow-Tronic’in açık kanal ölçümleri için en yeni temassız RADAR alan/hız debimetresidir. RAVENEYE, su hızını su yüzeyinin üzerinden ölçen temassız radar ölçüm teknolojisini mevcut SCADA/Telemetri sistemleri ile kolayca entegre edebilir yapıda üretilmiştir..

RAVEN-EYE, kanalizasyon şebekesi ve yağmur su şebekesinde ölçüm yapabilecek şekilde tasarlanmıştır ve birçok farklı uygulamada rahatlıkla kullanılabilmektedir. Su yüzeyinin üzerine konumlandırılıyor olması ile geleneksel alan/hız debi sensörlerinin maruz kaldığı tüm sorunlardan (yağ, tıkanma, korozif akışkanlar, çökelen katılar) uzakta ölçüm yapabilmektedir.

ÜRÜN HAKKINDA

Sistemin esnekliği ve geniş montaj parçası seçenekleri sensörün özel mühendislik gereksinimleri olmaksızın montajını sağlar. Dolayısı ile mevcut sistemlere kolaylıkla entegre edilebilir. RAVEN-EYE, mevcut bir atıksu bacasına, ya da bir köprü altına personelin eli suya temas etmeden monte edilebilir.

RAVEN-EYE, normal akış koşullarının devre dışı kaldığı, sensörün tamamen suyun altında kaldığı taşkın durumlarında da debi ölçümünün devam etmesi isteniyorsa opsiyonel olarak taşkın hız sensörü ve derinlik sensörleri ile de donatılabilir.

BAKIM DERDİ YOK

Sensör su ile temas halinde olmadığı için bakım ihtiyacı tamamen ortadan kalkmaktadır. RAVEN-EYE, yıllarca süren kanalizasyon debi ölçümü çalışmalarının tecrübesi ışığında tamamen su geçirmez yapıda, eksiz, contasız, vidasız olarak yekpare bir gövde içinde kullanıma sunulmuştur. Bu doğrultuda sensör IP68 koruma sınıfına sahiptir ve taşkın ve korrozif ortamlara karşı son derece dayanıklıdır. Gövde içindeki sensörler sürekli olarak sensörün durumunu ya da “sağlığını” takip eder ve raporlar (oto-teşhis sistemi).
Bu avantajların ve bakımsız sensör yapısının bileşimi kullanıcıya son derece düşük bir sahip olma maliyeti sunar.

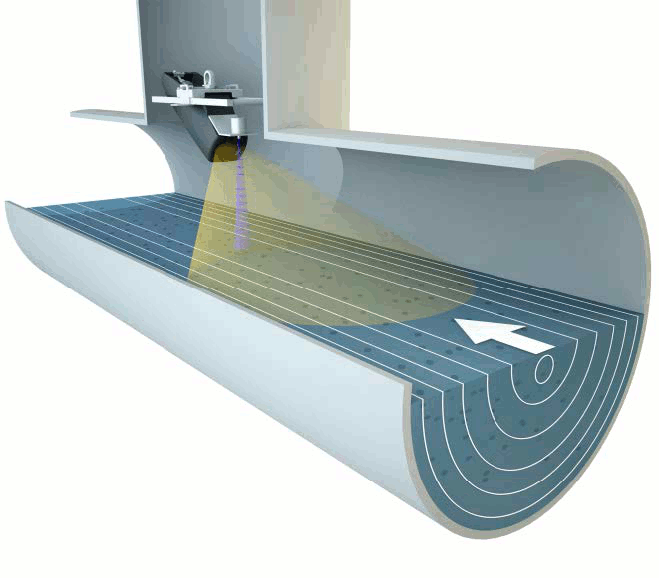

raven-eye-how-it-works
RAVEN-EYE su seviyesinin üzerine monte edilir ve su yüzeyindeki su hızını darbeli radar sensörü ve su seviyesini de bir seviye sensörü ile ölçer (ultrasonik, radar ya da basınç). Buradan da debi süreklilik denklemi kullanılarak hesaplanır.



Q =v x A



RAVEN-EYE, her ölçüm döngüsünde binlerce hız ölçümü yapar ve bu okumaları özel dijital sinyal işlemcisinde (DSP) işleyerek, hızın spektral analizini yapar ve bu sayede son derece doğru bir ortalama hız dönüşümü yapar. Ortalama hız, sensör içinde teorik modüller, ya da saha kalibrasyonu gerektirmeden kendi kendine öğrenen teknolojisi ile su yüzey hız dağılımı analiz edilerek, sensör tarafından yüzey hızından ortalama hız olarak hesaplanır.
  • Hassas Debi Ölçümü
  • Mevcut Yapıya Doğrudan Uygulama: Savak vs İmalatına Gerek Yok
  • Hesaplı
  • Portatif veya Sabit Olarak Kullanılabilir
  • Temassız: Sensör su yüzeyinin üzerindedir
  • Kolay Montaj
  • Dayanıklı IP68 Gövde
  • Tamamen yalıtılmış gövde: ek, conta, civata yok
  • Saha uygulamaları için geliştirildi
  • Ortalama hız hesabı için hız dağılım analizi & öğrenebilme teknolojisi
  • 100 mm ve yukarı ölçüdeki tüm boru ve kanal yapılarında kullanım
  • PLC, SCADA ve Telemetri sistemleri ile kolay entegrasyon
  • Zor debi uygulamaları için mükemmel çözüm: yüksek katı içeriği, yüksek sıcaklık, sığ ve kostik akışlar, yüksek hızlar ve geniş kanallar
  • Bakım yok
  • Otomatik sorun tespit sistemi

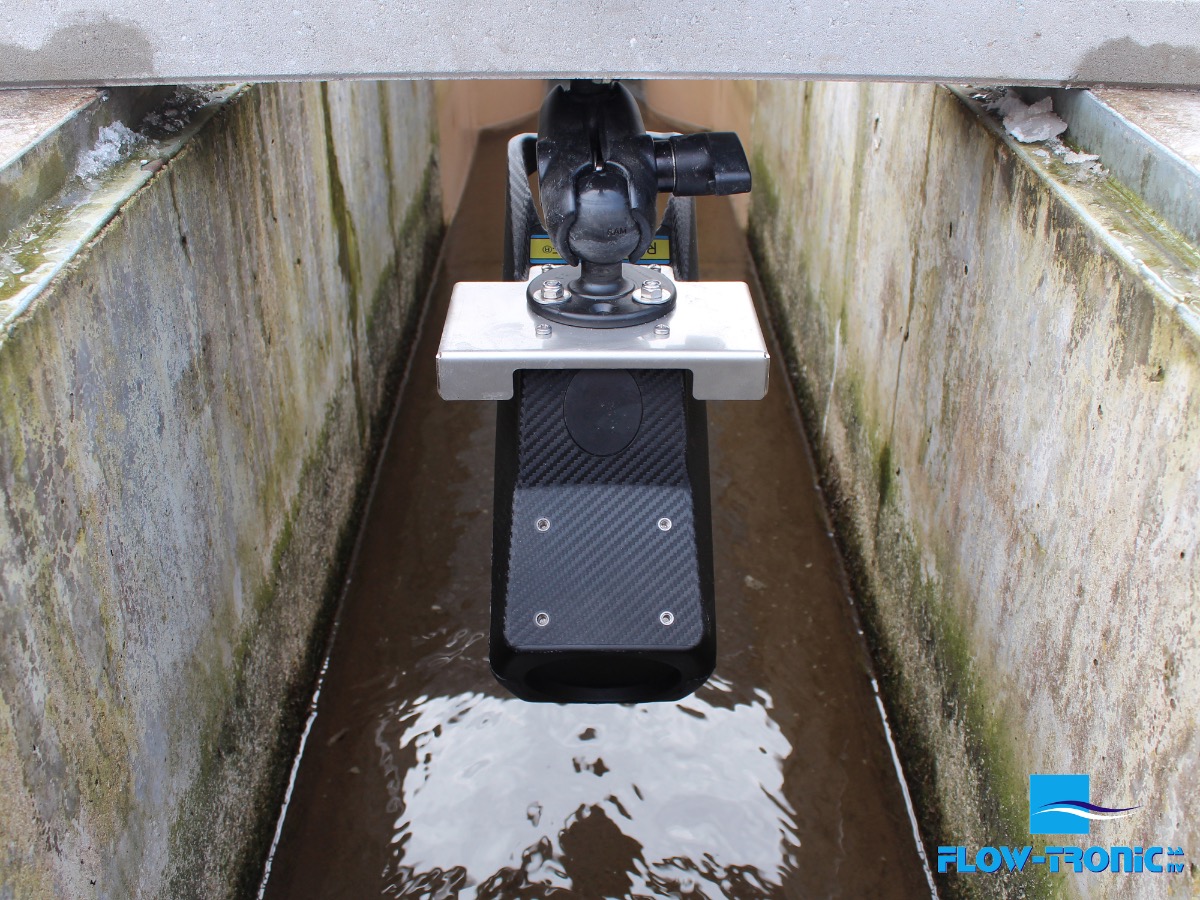

(1) Dikdörtgen Kanalda Savaksız Uygulama
raven-eye-application-01_1

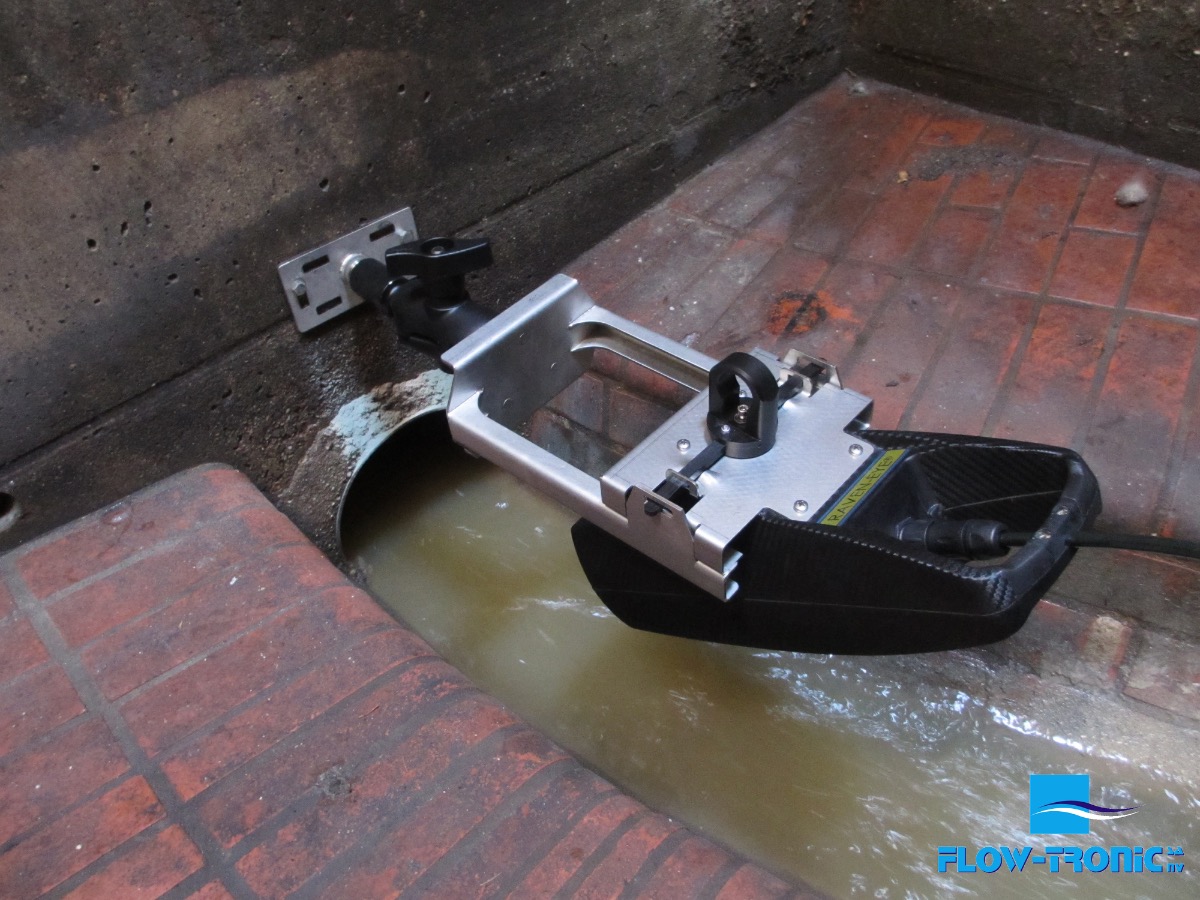

(2) Yarıdolu Küçük Çaplı Boruda Uygulama
raven-eye-application-02_1

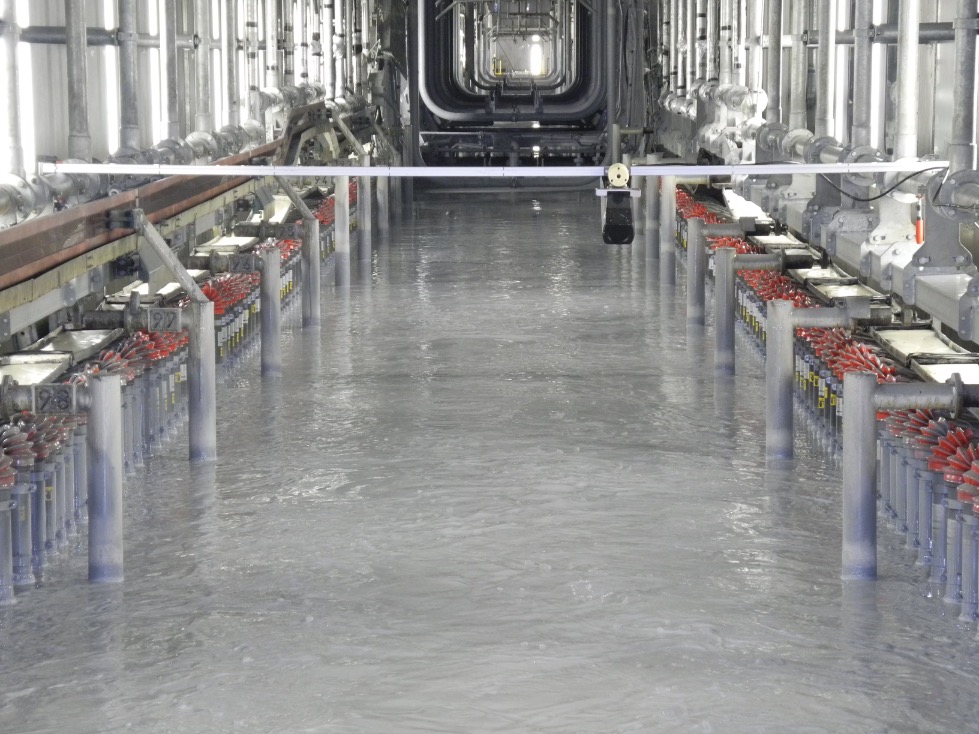

(9) Boyama Kanalı Akış Ölçümü Uygulaması
raven-eye-application-09
(10) Yol Üzeri Baca İçi Uygulama
raven-eye-application-10

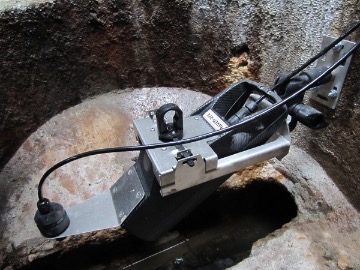

(7) Baca İçinde Küçük Çaplı Beton Boruda Uygulama
raven-eye-application-07

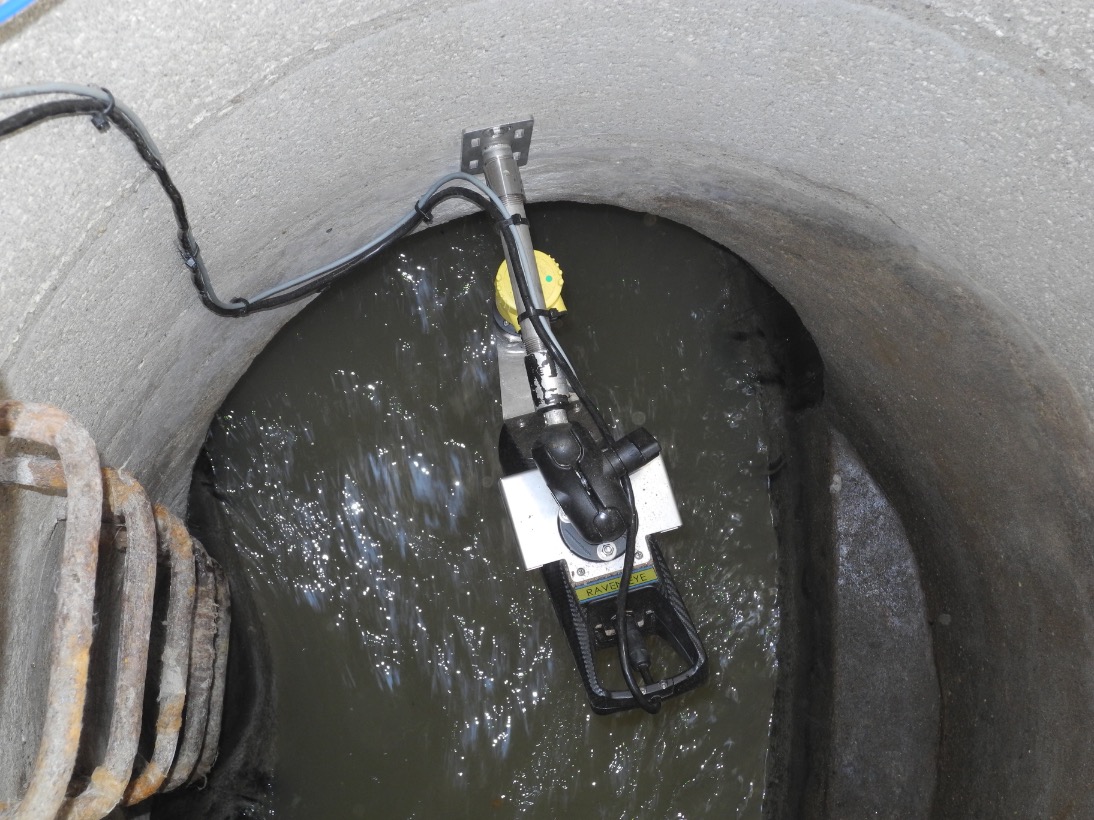

(8) Derin Baca İçinde Büyük
Çaplı Beton Boruda Uygulama
raven-eye-application-08

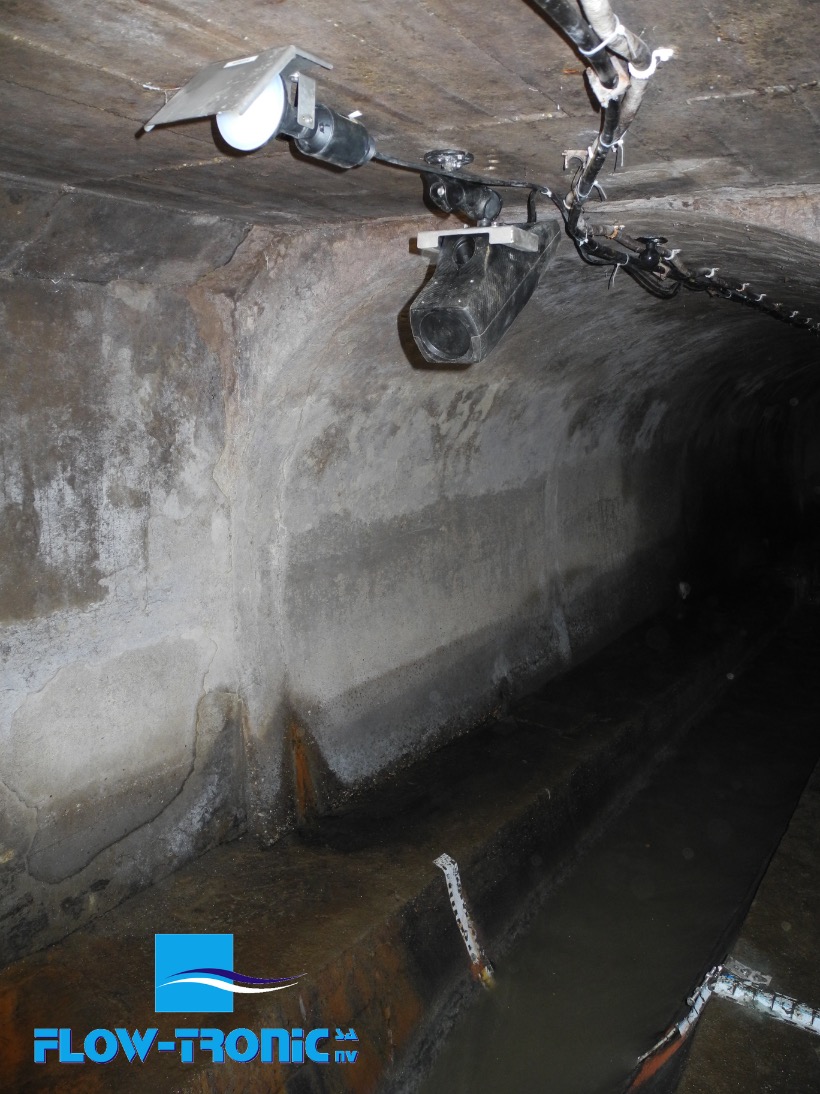

(5) Değişken Geometrik Yapıdaki
Kanalizasyon Şebekesi İçinde Uygulama
raven-eye-application-05
(6) Derin Baca İçinde Uygulama (Batarya+GPRS)
raven-eye-application-06

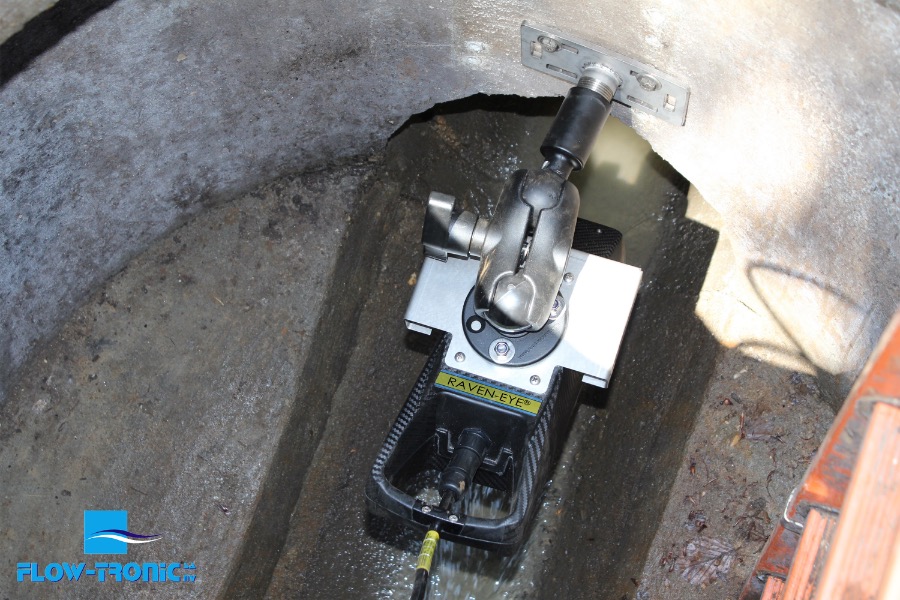

(3) Rögar İçinde Yarıdolu Boruda Uygulama
raven-eye-application-03_1

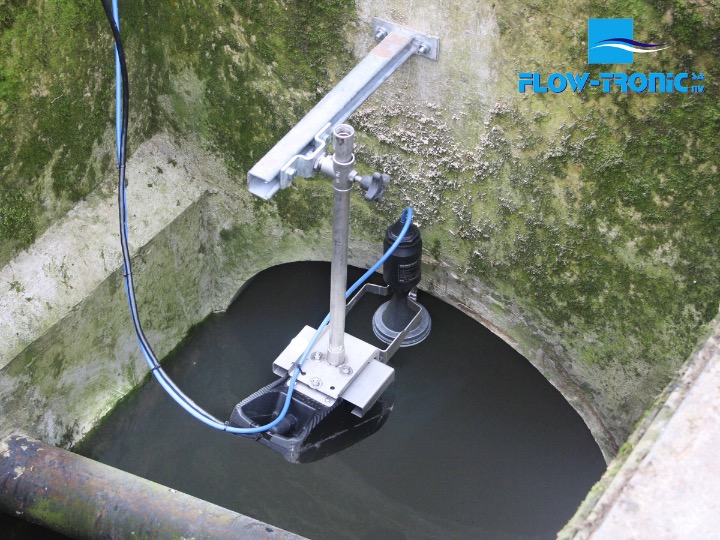

(4) Yarıdolu Büyük Çaplı Boruda Uygulama
raven-eye-application-04_1

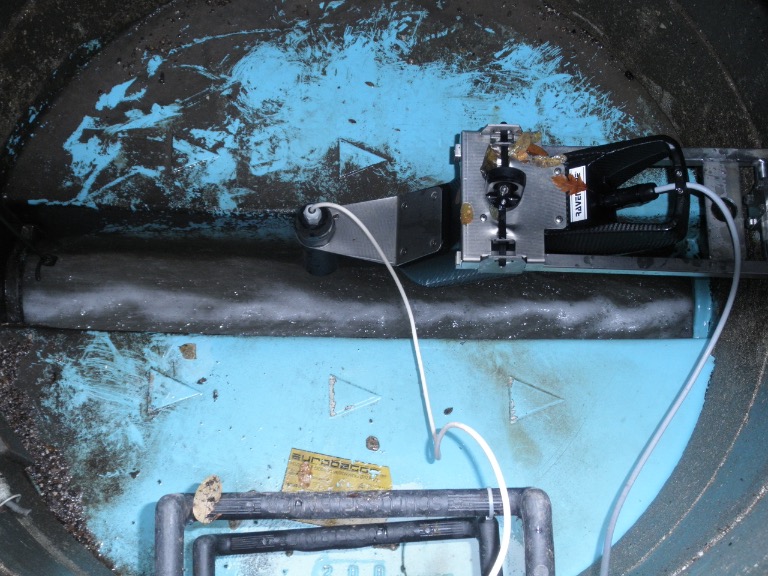

(11) Rögar İçi Yarı Dolu Akışlı Hat Uygulaması
OLYMPUS DIGITAL CAMERA

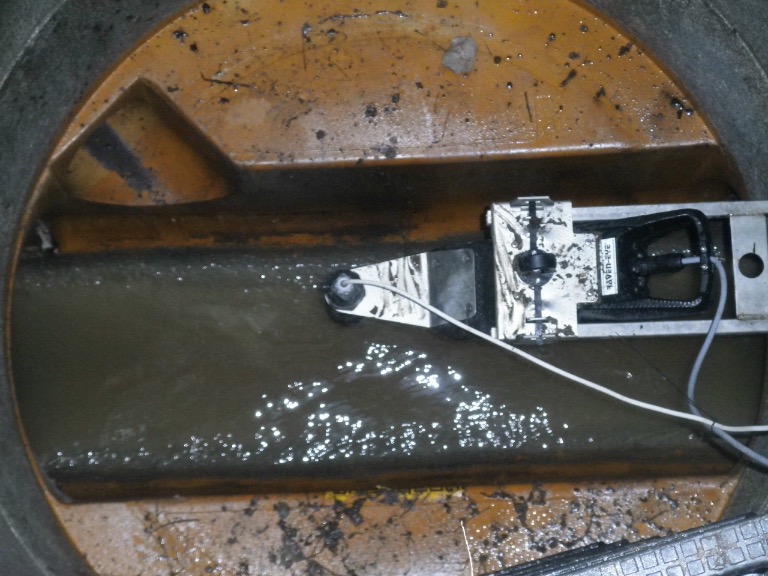

(12) Rögar İçi Yarı Dolu Akışlı Hat Uygulaması
OLYMPUS DIGITAL CAMERA
Ürün Adı Teknik Döküman Türü Dili Indirme Linki
Raven-Eye Broşür (Print Format) eng-flag pdf_logo
Raven-Eye Broşür (Baskı Formatı) tr-flag pdf_logo
Raven-Eye Broşür (Sürekli Form) tr-flag pdf_logo
Raven-Eye Teknik Özellikleri eng-flag pdf_logo
Raven-Eye Sunum tr-flag pdf_logo
