TU 8325 – TU 8525: Dijital Bulanıklık Sensörleri

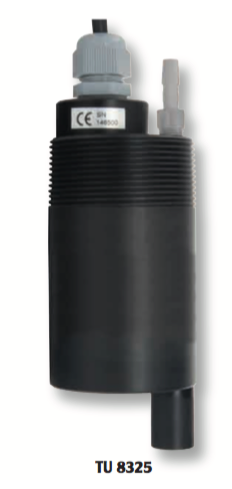

tu8325

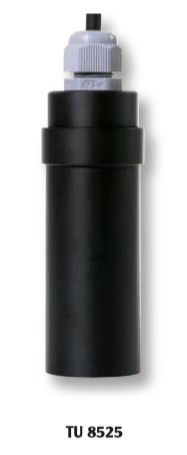

tu8525

Nefelometrik Metod’a (ISO 7027 – EN 27027) göre ölçüm yapan bu dijital sensörler daldırma ve by-pass tipte ölçüm yapacak şekilde tasarlanmışlardır. Ölçüm sistemi aşağıdaki bileşenlerden oluşur:

  • Kızılötesi ışık kaynağı
  • 90 derece saçılan ışık dedektörü
  • Optik yüzeylerin temizlik durumunu ölçen dedektör
  • 2 telli 4-20 mA analog çıkış
  • RS485 dijital çıkış
  • Harici basınçlı hava/su ile temizleme için nozul (TU 8325)

Hyperterminal kullanan bir kişisel bilgisayar yardımı ile seri arayüz üzerinden ölçüm ve kontrol değerlerini alabilir, ölçüm skalasını belirleyebilir, analog ya da dijital çalışma modunu seçebilir ve sıfır ve span kalibrasyonlarını yapabilirsiniz.

4-20 mA izole çıkışı sayesinde de sensörü doğrudan bir PLC’ye, Veri Kayıt Ünitesine bağlayabilir, ve NTU, g/l, % veya diğer birimlerde ölçümünüzü gerçekleştirebilirsiniz.

ÜRÜN HAKKINDA

Ölçüm Aralığı: 0/4,000 – 0/40,00 – 0/400,0 NTU
Besleme: 9/36 Vdc
Analog Çıkış: 4/20 mA (izole) – 2 telli bağlantı
Dijital Çıkış: RS 485
Sıcaklık Aralığı: -5/50 °C
Maks Basınç: 1 bar at 25 °C (TU 8325); 6 bar at 25 °C (TU 8525) Autoclean: by pressure air 3 bar max (TU 8325)
Boyutlar: TU 8325: L=165 mm total, D= 60 mm
Boyutlar: TU 8525: L=143 mm total, D= 40 mm
Gövde: PVC
Kablo: 10 m (100 m max.)
Koruma: IP 68
Ürün Adı Teknik Döküman Türü Dili Indirme Linki
BC-Electronics TU8325 – TU8525 Dijital Bulanıklık Sensörü Broşür eng-flag pdf_logo
