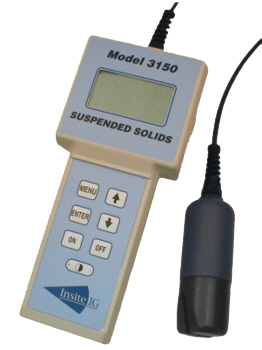

Model 3150: Portatif Askıda Katı Madde Ölçer

model-3150

Insite IG Model 3150 Portatif Askıda Katı Madde Ölçer, gelişmiş elektronik ile Kızılötesi askıda katı madde sensörünü birleştiriyor. Model 3150 her tür su bazlı çözeltide askıda katı madde ölçmek üzere üretilmiş üstün performanslı bir cihazdır. Model 3150’de kullanılan sensör, saha şartlarında dahi üstün performansa sahip online proses hatlarında kullanılan sensör ile aynı sensördür. Mikroişlemci temelli elektronik tasarımı, esnek ve kolay bir kullanım imkanı sunmaktadır. Veri kaydetme ve bilgisayara aktarım cihazın standart özelliklerindendir.

  • Daha İyi Proses Kontrolü İçin Anında Ölçüm
  • Gündelik Lab Ölçümlerine Son
  • MLSS ve RAS Ölçümleri İçin Ayrı Kalibrasyon
  • Çamur Battaniyesi Kontrolü
  • Kızılötesi Sensör Teknolojisi
  • Sensör Islak Kalmak Zorunda Değil
  • Veri Kaydı
  • Excel’e Aktarım için Seri Arayüz
  • Geniş Arkadan Aydınlatmalı Grafik Ekran

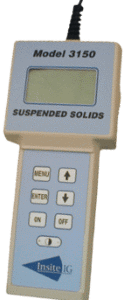

Model 3150 El Ünitesi
model-3150_el_unitesi
Sensörler (Model 35 ve Model 35L)
model-3150_sensorh1
Model 35 (0-30000mg/l)
model-35l-h

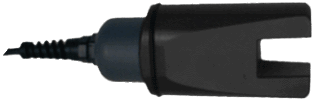

Model 35L (0-1500mg/l)

Sarf Malzeme Yok, Sıfıra Yakın Sapma

Insite IG Model 3150 Askıda Katı Madde Ölçüm Sistemi ileri elektronik ve optik teknolojiyi birleştirmektedir. Insite Askıda Katı Madde sensörü, 3000’den fazla kurulu sensör ile performansını ispatlamış, kararlı bir sensördür. Sahada tecrübe edilmiş özel tasarımı sayesinde sensörün çarpma ve düşme gibi nedenlerle zarar görmesi neredeyse imkânsızdır.

Ölçüm Prensibi: Kızılötesi Emilim

Sensör ışık emilim yöntemine göre çalışmaktadır. Sensör renkli çamurun etkilerini minimize etmek üzere infrared bir ışık kaynağına sahiptir. Sensör sıcaklık gibi nedenlerle ışıkta oluşabilecek salınımlarını ışık şiddetini sürekli izleyerek engeller. Sensör entegre hava/su nozulu ile harici temizleme sistemlere olan ihtiyacı ortadan kaldırır.  Sensörün tüm ölçüm aralığındaki cevap süresi 60 sn’nin altındadır. Sensörün sapması yılda %1’in altındadır. İşletme sıcaklığı ise 0 ila +65˚C arasındadır. Suya temas eden malzemeler Epoksi, Poliüretan,  PVC ya da 316 Paslanmaz Çeliktir.

ÜRÜN HAKKINDA

model-3150_sensorh1

Model 35 Standart Askıda Katı Madde Sensörü (0-30000mg/l) özelikle AKM oranının 1000-6000 mg/l aralığında seyrettiği havalandırma havuzları ile 7000-20000 mg/l arasında seyrettiği çamur geri devir hatlarında ölçüm için üretilmiştir. Sensör ile aynı zamanda çöktürme havuzlarında çamur battaniyesi seviyesi kontrolü de yapmak mümkündür.

model-35l-h

Model 35L Düşük Aralık Askıda Katı Madde Sensörü (0-1500mg/l) özellikle son çöktürme havuzu çıkışları ile tesis çıkış noktaları için üretilmiştir.

Model 3150 AKM Ölçüm Cihazı paketi aşağıdakileri içerir:

  • 4   El Kontrol Ünitesi
  • 4   AKM Sensörü (Model 30)
  • 4   3 x NiMH Şarjlı Batarya
  • 4   Batarya Şarj Cihazı
  • 4   Bilgisayar Bağlantı Seti
  • 4   Taşıma Çantası
Ölçüm Aralıkları 35 0-30000 mg/l
Ölçüm Aralıkları 35L 0-1500 mg/l
Doğruluk Okumanın %3’ü ya da 20 mg/l hangisi daha yüksekse
Hassasiyet/Çözünürlük 1 mg/l (1000 mg/l’nin altında)
  10 mg/l (1000–9999 mg/l arasında)
  100 mg/l (10000 mg/l’nin üzerinde)
Tekrarlanabilirlik ± % 0,5
Cevap Süresi 60 Saniye içinde %95’i
Sensör Sapması Yılda %1’den az
Sensör Kontrolü Otomatik kendi kendini test edebilme
Ölçüm Tekniği Kızılötesi Emilim
Çıkışlar RS232 Seri
Hafıza Yedeği Tüm ayarlar uçucu olmayan bellekte saklanır
Ekran UV Korumalı Arkadan Aydınlatmalı Grafik LCD Ekran
  Tuş Takımı İle Kontrast Ayarı
Sensör Kablosu 6 metre
Sensör Boyutları Ø48 x 127mm
Islak Malzeme Epoksi, Poliüretan ve PVC
İşletme Sıcaklık Aralığı 0 ila +65˚C
Ortam Sıcaklığı -40 ila +55˚C
Ortam Nemi % 0-100
Koruma Sınıfı NEMA 4X, IP65, Polikarbonat ABS
Onaylar FCC Part 15.247
Belgelendirme CE
